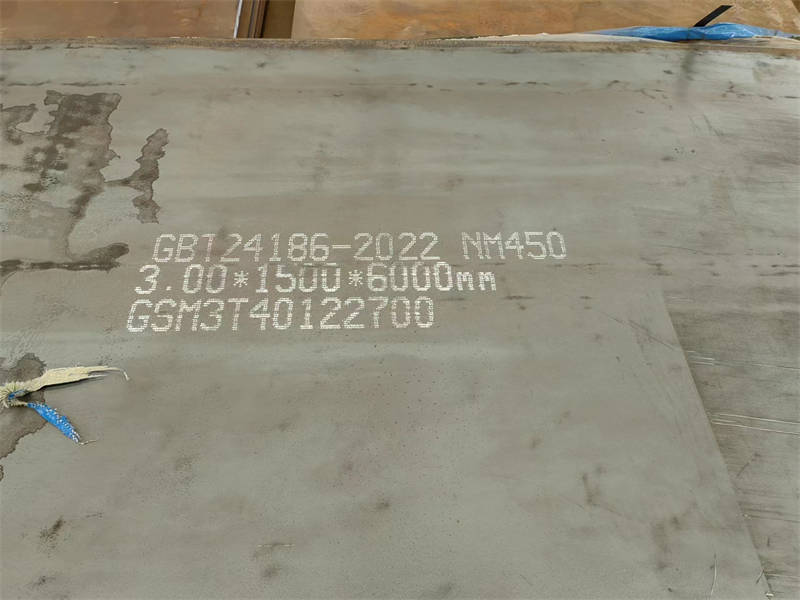

耐磨钢板-NM450耐磨钢板 N年大品牌

一、滨州沾化附近热切割 NM400:气割时减低气割速度，尽量预热100°C左右后再切割。 NM450:气割时减低气割速度，尽量预热150°C左右后再切割。 NM500:气割时减低气割速度，尽量预热150 -200°C左右后再切割。 注: 30mm 以上厚度必须预热。 二、滨州沾化附近成形(不建议折弯用) 耐磨钢板折弯时，先把折弯区域的板边的棱角倒圆，以减少应力集中，防止折弯时产生裂纹。折弯及卷圆时注意折弯线应垂直于轧制方向。 尽量不加热钢板，若不能避免加热时，主要应低温加热。 三、滨州沾化附近焊接 耐磨钢和其他材质焊接时，遵循原则为:按强度低的材质选择焊材强度，按强度高的材质确定预热温度: 预热温度 ----NM400 150°C 预热 ----NM450 200°C预热 ----NM500 200°C预热 焊前焊道两侧50mm范围内油、滨州沾化附近水、滨州沾化附近锈等污物: 采用混合气体保护焊，保护气体80％Ar＋20％CO2: 焊材采用实芯焊丝(建议)，尽可能采用低氢或超低氢焊丝，有条件可以消氢处理 (150-200°C) 2小时: 焊接线能量控制在10KJ/cm左右，采用窄间道焊接，层间温度控制在300°C以下， 焊后注意保温。 四、滨州沾化附近耐磨钢硬度检测 1、滨州沾化附近由于钢板弹性变形影响冲击回弹速度，手持便携式硬度计不适用于≤16mm薄板； 2、滨州沾化附近火焰切割热影响区回火马氏体中碳化物析出会造成硬度降低。火切取样时≥20mm厚板应不小于200＊200 ( mm)，＜20mm 薄板应不小于250＊250 ( mm)； 3、滨州沾化附近需磨掉表面1.2-1 .5mm氧化层。 4、滨州沾化附近检测硬度要求在中心部位进行检测，避免热影响区。
